ＭＰ３プレーヤー

やっと持ち出し用ＭＰ３プレーヤーが安定して動作するように成ったので、自宅用プレーヤーを製作しました。

ＤＡコンバーターには放熱器を貼り付け、出力に直列に入っている１ＫΩを外し、出力コンデンサーを１μＦからニチコンオーディオ用２２μＦに交換しました。

今回は、ＶＵメーターは付けず、別のダイナミックエキスパンダーが有るので、エキスパンダー無しで、出力トランスのみにしました。

音質も上々で普段ＢＧＭを掛けて置くには十分です。

ＶＵメーター

 録音等する時に、録音レベルを見て行いますが、ＶＴＲやＤＶＤデッキのようにＶＵメーターの無い物もあります。そこで活躍するのが外付けのＶＵメーターです。
使用するＶＵメーターによっても、周波数特性、反応速度、指示値等、違ってきます。
一般に放送やレコーディングの世界ではヤマキ製作所のメーターが標準です。
しかし、大変高価です。そこで、私が今まで使用してきた中で、簡単に入手可能で性能も満たしている、ティアックブランド（カセットデッキ等の放出部品）を最近は使用しています。

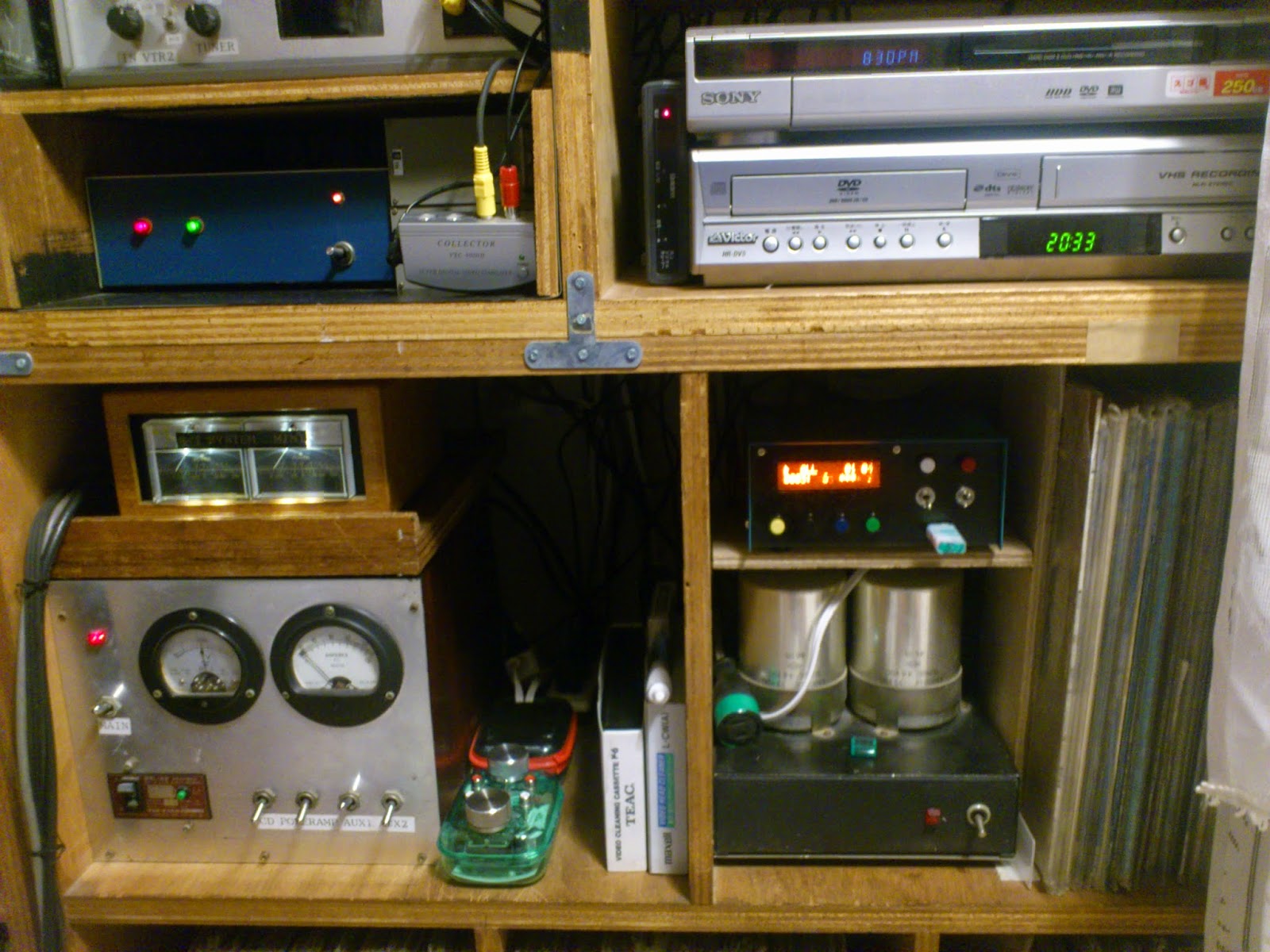

 写真は、ＤＶＤデッキ用に使用するメーターＢＯＸですが、レベルを見るだけであれば問題なく使用出来ます。
何度か投稿しているＭＰ３プレーヤーに使用して、疑問が起こり実証してみました。
それは、ＭＰ３プレーヤーの最終段に使用しているＯＰＩＣをＲＣ４５５８からＮＥ５５３２に交換してみた時に通常のカッティングレベルのＣＤからのコピーでは、問題は発生しません。
ところが、ハイレベルカッティングのＣＤからのコピーでは、高域の歪み感が違うのです。
ＮＥ５５３２の方がＲＣ４５５８よりも歪み感を感じません。
当初はＩＣの問題と思いましたが、ＶＵメーターは出力に直接接続しています。
ＶＵメーターの整流用ダイオードがクリッパーの役目を果たしているのではと思いました。
クリッパーは、ギターのエフェクターのディストーションとして使用されるので歪む訳です。

 測定してみました。やはり、そのままのドライブでは０ｄＢを超えた辺りから波形が潰れます。
本来、このＶＵメーターはメーターアンプを使用してドライブしていると思われるので、出力には影響は出ないと思われます。
今回は直接接続しているので影響が出たようです。
また、ＲＣ４５５８はドライブインピーダンスが１０ＫΩ、ＮＥ５５３２は６００Ωで、この差がクリッパーの動作点が変化したようです。

メーターアンプを追加しても良いのですが、ダンピング抵抗を追加して対処しました。
１２０Ωの抵抗を直列に入れることによって、４ｄＢに成っても波形に変化は生じません。
また、メーターの指示にも変化は出ませんでした。
ちょっとした事で見落としがちな事が有るものだとつくづく思いました。
