DCアンプの製作

北野氏のXオーバーの製作に伴い、スピーカーのドライブは、真空管アンプで評価してきましたが、トランジスターではどうなのかと思いました。
私の部屋のメインスピーカーは３Wayマルチで低域、中低域をMOSFETパラプッシュアンプ出力トランス付きアンプ、中高域をトランス給電型アンプでドライブしています。
これらは、常に設置されていて、単独で使用するのは難しい状況です。
そこで、今回、フリーで使用できるアンプを作りました。

ピークレベルメーターユニットのケースを改造して使用しました。
TOYOレベルメーターという会社を知っていますか？
今から３５年前、オーディオが若者たちの三種の神器だった頃に流行ったレベルメーターユニットです。
壊れて倉庫に眠っていたのですが、ケースを使用することにしました。
当時はメーターユニットでさえ、洒落たウッドケースに入っていたのですから、オーディオ全盛期の模様が伺えます。

中身を全て取り去り、電源ユニットとアンプ部、ミューティングリレーで構成しました。
電源部はNS社の高評価のレギュレーターLM３１７PとLM３３７Pを其々２個、使用して、左右独立にしました。
レギュレーター出力後は、双信電機のフィルムコンデンサーを使用して、電解コンデンサーを排除しています。
アンプ部は同じく、手元にあった、NS社の高性能OPアンプLM６７５Tを使用しました。
安定度の高いDCアンプを作れます。
簡単な構成ですが高音質です。

これに組み合わせる高域用アンプはMOSFETパラプッシュアンプを使用する予定です。

真空管、トランジスターと組み合わせは自由で楽しみが増えました。

ＫＩＴＡＮＯ ＳＵＰＥＲ Ｘ ＯＶＥＲ ＮＯ２

バッファーアンプの重要性を指摘されて、追加しました。

動作テストですが、何のトラブルもなく音が出ました。

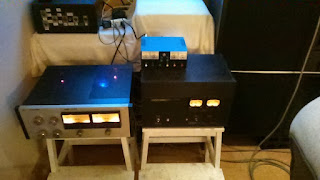

早速、リビングの４ＷａＹ、スピーカーに接続してみました。
低域は３８ｃｍ×２、中低域は１６ｃｍ×４フロントロード、中高域はショートホーン
高域はホーンツイーターの構成でツイーター以外はＴＡＤ製です。

アンプは、低域に最近完成した６Ｐ１Ｐパラプッシュを３結にして、高域は６ＡＱ５プッシュ無帰還を使用しました。

普段聞いているソースをかけてみました。
まず、第一印象として、定位と解像度の良さ、オーケストラとボーカルのオペラを聞くと一目瞭然です。
そして、歪感が全くありません。
思わず、音楽に聞き惚れてしまいました。
普段は、ＣＲ型パッシブか、トランス接続バランスＬＣ型を使用するのですが、どちらとも、フォーカスが違います。

自室に戻り。小型２ＷａＹのモニター２を鳴らしてみました。
モニター２は、私が改造した１６ｃｍコンプレッションウーハーと友人の伊藤氏が設計、メーカーのONKYOが製作した、１６ｃｍフルレンジで構成されています。
まるで初めてホーンスピーカーを導入した時みたいに、ついついホーンのレベルを上げる過ぎるように、定位と解像度の良さ歪感の無さで、フルレンジのレベルを上げすぎてしまいました。
丁度良いバランスになると、やはり、フォーカスが違います。
音量を下げてもあやふやな音には成りません。
現在デジタルデバイダーが出現して、伝達関数や位相管理は安易にできるようになりました。
昔はＡＤ、ＤＡコンバーターやＤＳＰ処理が思わしくなく、いまいちでしたが、現在はプロ用としても十分通用するものが多く出ています。
私としては、もっと早く、このフィルターが出ていれば、アナログ時代において、革命が起きたかもしれません。
しかし、オーディオマニアにとっては、まだまだ、製作する価値が大いにあります。

ＫＩＴＮＯ ＳＵＰＥＲ Ｘ ＯＶＥＲ

北野式チャンネルデバイダーのフィルター基盤が完成しました。

ソケットだらけですが、周波数を変えられるようにするため、コンデンサーをソケットにして交換できるようにしてあります。
なんせ、片チャンネルで８個、両チャンネルで１６個もコンデンサーが必要になります。
使用したＩＣは、ＴＬ０７２でセラミックタイプ、ミリタリー仕様です。
フィルターの入力インピーダンスは低いので、フィルター前にバッファーアンプが必要ですが、今回はバランス入力を考えてタムラのトランスを使用しています。
(一般のオディオ用ＩＣが出力ドライブインピーダンスが２ＫΩ以上でＮＥ５５３２クラスで６００Ωです。
トランスの交流インピーダンスが６００Ωなので、十分と考えます。)
と思っていたら、北野氏から、ＩＣのボルテージフォロアーのインピーダンスについて
私の認識違いを指摘されました。
本来ＩＣのドライブインピーダンスと特にボルテージフォロアーにした時の出力インピーダンスが違う点です。
やはり、前段にバッファーが必要と思いました。
写真では、追加されてませんが、追加します。

低域と高域のイコライザーは下にあります。

レベルメーターも搭載、入力出力もバランス出力、低域専用イコライザーライザー、
高域専用イコライザー、イコライザーはパス可能です。
プロ仕様にしたので、仕事での活躍を期待しています。
後は注文したコンデンサーが到着するのを待つのみです。

チャンネルデバイダー

ＥＱ基盤が完成しました。

低域用と高域用が有ります。

ケースに収納、配線が完了しました。
出力系はすべてトランス出力による６００Ωバランス出力です。

左側のＥＱ基盤上に北野式チャンネルフィルターが配置されます。
連休明けに部品を調達、完成させる予定です。

スパーチャンネルデバイダー

仕事用として小型のイコライザー内蔵チャンネルデバイダーを製作予定でケース加工までできていました。

当初は、デバイダーのフィルターをＣＲ２段の１２ｄＢoctにする予定でした。
しかし、友人の北野氏が大学時代に考案した、合成伝達関数が１に成るフィルターが実用新案を取得したというので、改めて検証も含めて採用してみる事としました。

基板は低域と高域のイコライザー基板です。

基板はさらにＶＵメーター基盤が上に乗ります。

入力トランスが乗っている基板に北野氏考案のフィルターが組まれます。
残念ながらまだ回路は公開できません。

製作を急ぎ、できるだけ早く報告したいです。
