ヘッドフォンアンプ、サラウンドコントロラー

 普段、ヘッドフォンを使用することは殆ど無いのですが、音源のノイズ等の検聴にヘッドフォンは欠かせません。

システムの一員として、ヘッドフォンアンプと映画等の鑑賞時に使用するサラウンド用エフェクターを製作しました。

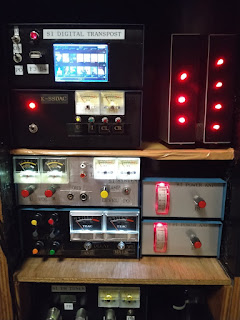

同じ音源を使用するので、一緒のケースに収め、レベル監視用のVUメーターとピークめたーも持たせました。

単純にヘッドフォンアンプと言っても、検聴を重視しているので、ドライブICに低インピーダンスドライブ出来る４５５６をBTLで使用して６００：８Ω、１Wタイプの出力トランスでインピーダンス変換しました。

回路構成はあえてドライブICを反転回路にして２電源にせず、単電源にしています。

BTLなので出力はカップリングコンデンサー無しの直結ですが、出力トランスには電流は流れませんがバイアスがかかりトランスのコア鳴きが抑えられて落ち着いた音に成ります。

又、タムラ製の１０K：６００Ωトランスを入力に使用して正反転をしています。

サラウンド回路は、位相を90°、１８０°と変化させて、別付のツインディレイで遅れた信号を作り、マトリックス回路を使いリア用信号を作ります。

ヘッドフォンアンプはアンプで直接ドライブせずにマッチングトランスを使用しているので

大変落ち着いた音で細かいところまで聞こえ、長時間聴いていても疲れません。

レベル監視用メーターとヘッドフォンアンプで正確なレベルを診ながら検聴でき必要かなと思ったのですが、意外と便利です。

部屋で夜間映画を見る事が多くなっているのでサラウンドの効果が楽しみです。

６P1Pパラプッシュ真空管パワーアンプの改修

 ソブテックの真空管６P1P（６AQ５相当管）のパラップシュパワーアンプの一部を改修しました。

元々、パワーアンプは仕事で音響に使用していた、能率１０３ｄB高域用ホーンツイター４台を駆動する目的で製作したのです。

しかし、真空管の高圧電源が手動式に成っていたので、殆ど使用せずでした。

先日、オーディオシステムに使用している低域用パワーアンプのコンデンサー交換が終わるまで代わりに使用しました。

低域用に使用して、意外と馬力も有り良いと思いました。

そこで、タイマーを内蔵させて、システムの中低域のホーンに使用したいと思いました。

このアンプは、４極管６P1PをUL接続、又は３極接続がスイッチで選択出来、切り替える時

高圧電源がリレーで５秒間切れるようになっています。

そこでこの回路にタイマーリレーを挿入して、真空管のヒートアップを考慮して、５分経ってから、高圧電源が入るようにしました。

これで、電源を投入して時間が経つのを待ってから、オペレートスイッチを入れる必要が無くなりました。

中高域のホーンは能率が１００ｄB有るので、出力は十分で、UL接続や３極接続の音質の変化が楽しめそうです。

近々に高域用のホーンも６P1Pのシングルアンプで駆動を考えていて、製作をする予定です。

オーディオ機器改修その後。

 ３５～４０年経っていたオーディオ機器のコンデンサー等、交換を行ってきました。

レコード再生イコライザーアンプですが、CR型イコライザーを採用していて、DCアンプ部のゲインを欲張るとDCドリフトが大きくなり、安定度が悪くなるため、当初MCダイレクトにしていましたが、タムラのトランスをMCトランスにして２０ｄBゲインを稼ぎました。

既にプログで紹介していますが、パワーアンプ（高域、低域）の電解コンデンサーをフィルムコンデンサーに交換、チャンネルデバイダーを新たに製作しました。

中低域のパワーアンプは製作して５年ほど経っていますが、電源は既にフィルムコンデンサーを使用して製作しています。

プリアンプですが、ボリュームの可変抵抗器を交換しました。

今まではコスモ音響製のカーボンタイプを使用して来ましたが、東京光音製の抵抗式アッテネーターに交換しました。

これによってボリュームの位置に関係なく、音質の変化が起きません。

更に透明度が増して、雑味感が無くなったと思います。

又、アッテネーター式抵抗は、クリック当たりの変化量が大きいので、深夜音量を更に下げれるようにー３、ー６ｄBのアッテネータースイッチを付けました。

このアッテネーター用の抵抗は熱ノイズを防ぐためにRM抵抗３Wタイプを使用しました。

出力には、タムラ製トランス、スイッチ関係はフジ測製、測定機用を使用しています。
