CR型レコードイコライザー改修追加

電源の 電解コンデンサーを全てフィルムコンデンサーに交換したCR型イコライザーですが、

パワーアンプ等の改修が進み、聴くことに余裕が出来て、レコードを聴いている内に左右の音質が違う事に気付きました。

右側の方が低域が大きく、左側は高域が大きく出ています。しかし、中域のレベルは揃っているようで、その為かボーカルは中央に定位して聞こえるのです。

何故、この様な事に成っているか、このアンプ部のモジュールは製作した当時は周波数特性も測定して揃っていたはずですが、４０年も経過すると内部のＦＥＴ素子に経年変化が起きた様です。

そこで、マイクプリアンプ用のヘッドアンプとして製作したモジュールアンプが有るので、これをＭＣカートリッジのヘッドアンプに使用、新たにＣＲ型イコライザー基板を製作しました。このモジュールアンプはＦＥＴ対象プッシュの差動２段構成ＤＣアンプです。

このアンプ素子で出来るだけゲインを稼ぎ、ＣＲ型ＥＱ素子に送ります。

その後、ＤＣアンプ構成のバッファーアンプでハイインピーダンスで受けローインピーダンスでフラットアンプへ送ります。

トータルゲインは、ヘッドアンプモジュール４０ｄＢ、フラットアンプ４０ｄＢ有り、ＣＲ型ＲＩＡＡ素子でー２０ｄＢ減衰するので、ＭＣカートリッジ出力が０．３ｍＶですと、

１ＫＨｚの最大出力は０．３Ｖに成ります。このイコライザーの出力は、プリアンプへ送られて３Ｖの出力に成ります。

チャンネルデバイダーに送られる出力としては十分です。

測定した結果、周波数によるゲインは±１ｄB以内に収まっています。

又、RIAA素子にポリプロピレンコンデンサーとスチコンを使用したお陰でRIAA偏差も２０Hz～２０KHzで±０．６ｄBに収まりました。

MCカートリッジ、デンオンDL１０３で再生すると濁りの無い透明度の高い音です。

当時、ヤマハがオールFET構成、CR型イコライザー内蔵プリアンプC１を作り、これに影響されて製作したのです。

やはり４０年も経過していたアンプモジュールは音質的にも劣化していたようです。

これで、不安もなく落ち着いて音楽を聴き、浸る事が出来ます。

オーディオ再生装置メンテナンス終了。

これで全てのアンプのコンデンサー交換が終了しました。

 低域のパワーアンプを真空管式から、本来のDCアンプに入れ替えました。

やはり、DCアンプ、地を這う重低音、真空管アンプでは再生出来ないです。

ドラムのキックのアタック、ベースの音階がはっきり分かります。

レコードを聴いてて、多分アンプが出来立ての頃は、聞こえていたと思うのですが、こんな音が入っていたかと思う時が有ります。

それと、今までの音量で再生すると音が大き過ぎる事が分かりました。

音の明瞭度が悪かったために、音量を上げ過ぎていたようです。

今では、普段の声の大きさで会話が出来、テレビのニュースの音が聞き分けられる位の音量でも、十分に音楽が聴けます。

音量を上げなくても低域から中高域の細やかな音まで聞こえるように成ったのです。

やはり３５年以上も経つと、それなりにレベルの高い部品を使用していても、かなり劣化していた訳です。

これで、落ち着いて音楽を楽しめます。

メインのシステムのメンテナンスが終了したので、今回、低域用の代わりに使用した真空管アンプを少し改修しようと思っています。

６P1P、４極ビーム管、パラプッシュアンプです。

UL接続と３極接続を選択できるようになっています。

しかし、電源を入れた後、プレート電源は手動で入れるので不便です。

そこで５分後にプレート電源が入るようにタイマーを設営する予定です。

低域用パワーアンプのメンテナンスPart3

 時間をかけて順番にコンデンサー交換をして来た、低域用パワーアンプですが、最後のドライブ基板のコンデンサー交換をしました。

終段MOSFETのバイアスに使用している電解コンデンサーをフィルムコンデンサーに交換しました。ドライブアンプのパスコンに使用していた、ハーメチックシールドタイプ銀タンタルコンデンサーは、測定の結果、劣化が認められなかったので、このまま使用する事にしました。

しかし、今考えてみると一生涯使う事を目標に作ったとはいえ、電解コンデンサーもこの頃では、まだ使用されることが少ない、オーディオ用でー４５～＋１０５℃タイプを使用して、更に小信号電源部には、銀タンタルコンデンサーと金額に糸目を付けて無かった事が

分かります。

DCアンプなので、動作チェックでDCドリフト調整が必要かと計ってみると、２台共、０・１ｍVと驚異的に安定していました。

又、誇りまみれのMOSFETを清掃していて、開発した日立製作所の初期型と分かりました。

TO3型のFETに日立のマークが刻印されています。

日立がオーディオブランドLO-Di時代に発表したパワーアンプHMA９５００と同じ頃のMOSFETと思うと考え深い物が有ります。

パワーアンプのコンデンサー交換が全て終わり、現在、使用している真空管パワーアンプと

交換すれば、元のシステムに戻ります。

今日はここまで、数日中に交換します。

低域用パワーアンプのメンテナンスPart2

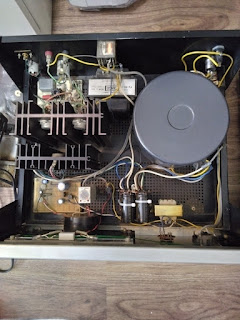

 先日から始めた低域用パワーアンプのメンテナンスですが、今日は、２台目のパワーアンプの電源コンデンサーを交換、そして、メーターアンプのコンデンサーを交換しました。

１本１００００μFの電解コンデンサーですが、３５年も前なのでかなり大きいです。

現在は１/３のサイズです。

メタ―アンプのコンデンサーも交換しました。

コンデンサーを交換して、電源を入れてテストすると、タイマーに電源が入りません。

テスターで図ると２４V有るはずが、０．３V、慌てて電源を切ると、３端子レギュレーターが熱くなっています。配線ミスをしました。誤ってレギュレーターの出力をアースに落としてしまった様です。

配線を直すと問題なく動作しました。

３５年も前の部品なので、壊れてしまったかなと思ったのですが、無事でした。

意外と昔の部品の方が、現在の部品はギリギリの定格が多いのですが、余裕が有るのかも知れません。

ドライブ基板のコンデンサー交換をすれば終わります。

また、報告します。

低域用パワーアンプの改修メンテナンス

 イコライザーアンプ、中高域用パワーアンプとメンテナンスが終わり、低域用パワーアンプのメンテナンスを残すのみとなりました。

電源のコンデンサーはオーディオ用１００００μFを±電源で２本ずつ使用、つまり片電源当たり２００００μFを使用しています。

同じ容量ですが、３０年の技術の進歩でしょうか、コンデンサーのサイズがとても小さくなっていて驚きました。

次は、ドライブ基板、ピークレベルメーターのコンデンサーの交換です。

ＣR型レコードイコライザーのレベル調整用アッテネーター

 メンテナンスを終了したCR型レコードイコライザーですが、先日完成したNF型イコライザーを聴いていて、気が付いた事が有りました。

それは、CR型イコライザーの方がシンバルの音が少し賑やかで、シャリ付き感が有ります。

当初、カートリッジの癖、もしくは解像度の違いと思っていたのですが、CR型イコライザーには、ゲイン調整のアッテネーターが有ります。

これは、デンオンDL１０３やテクニカAT33等では出力は大きいのですが、他のメーカーでは、倍近く出力が低い事が有ります。

VUメーターのレベルの事も有り、調整できるようにしています。

もしやと思い、アッテネーターを最大にしてみるとシャリ付きが無くなり、落ち着いた音に成ります。

現在使用しているアッテネーターはアルプス電気製のディテントボリュームです。

そこで、この際なので、東京光音製のコレクトボリュームに交換する事にしました。

やはり、価格が２０倍近く違うだけ有ります。

ディテントボリュームでは、絞り初めて１/3位から、特に高域の高い方に変化が微妙に現れ始めます。

やはり、にぎやかな感じになります。

コレクトボリュームでは、全く変化は分かりません。

しかし、今回、３５年～４０年経っている機器のメンテナンスと称していますが、パーツに糸目をつけずに価格度返しにするとこんな様に成るのだと、目の飛び出るような価格の放送機器や、レコーディング関係機器の経年変化考えると成程と思いました。

レコード再生

 新たにパイオニア製レコードプレーヤーPLーXL５２０が加わってテクニクスSL１２００MK5と２台に成りました。

今日は時間をかけて、様々なジャンルのレコードを聴いてみました。

テクニクスSL１２００MK5で再生していて、若干トレースが厳しいレコードが有りますが、

パイオニアPL-X520では、リニアトラッキングの強みかとても安定しています。

使用しているカートリッジやイコライザーアンプが違うので、比較は出来ませんが、其々のプレーヤーでカートリッジ交換と違った音質で、様々なジャンルのレコードを聴くことが出来るので、更に音楽を楽しむ事が出来ます。

レコード再生用、MMカートリッジイコライザーアンプの製作、Part２

 友人から譲り受けた、パイオニア製リニアトラッキングレコードプレーヤーを使用するべく

イコライザーアンプを製作しました。

装着されているカートリッジはオーディオテクニカ製MMカートリッジです。

私が使用しているイコライザーアンプはMCカートリッジ専用なので、製作しました。

イコライザーアンプ基板は、当初、自作する予定でいたのですが、Amazonのサイトを見ていたら、イコライザー基板の完成品が格安で有ったのです。しかも、送料無料です。パーツショップに発注すれば、部品代、送料代で、倍以上の価格に成ります。

どの様な性能かも考えずに頼んでしまいました。

前プログに投稿したようにコンデンサー等を交換してしまいましたが、結果は良く出来ました。

基板が完成して試聴した時に少し低音が軽いように思えたので、低域を簡易的にブーストする回路を入れました。

６０～８０Hzを０～３ｄB程ブースト可変出来ます。

レベルメーターを付けたので、レベルメーターアンプを付けました。

AC電源内蔵で電源部には低ノイズで小型のACーDCコンバーターを内蔵しています。

AC電源使用なので、内部配線をきっちりしてシールドをしないとハムノイズが出るかと思いましたが、皆無で再生ボリュームを最大にしてもハムは聞こえませんでした。

通常使用しているMCカートリッジとイコライザーに比べると、リニアトラッキング方式、MMカートリッジとの違いも有るでしょうが、RIAA素子のNF型らしい明るい元気のある音です。低域ブースト回路も功を相してか、低域も良く出ていて、歯切れのよい音です。

Ａｍａｚｏｎのこのような商品は、時折動作不良が有ると言われますが、問題なく動作、手を加える事で素晴らしい出来に成りました。

フルオートプレーヤーなので、気軽にレコードを聴くにはとても便利です。
